Úvod:
Materiál použitý při výrobě desek plošných spojů (PCB) hraje zásadní roli pro jejich funkčnost a výkon. PCB jsou běžně konstruovány s použitím materiálu známého jako Copper Clad Laminate (CCL). CCL se skládá ze substrátu, měděné fólie a lepidla. Tento článek zkoumá materiály používané v PCB a různé dostupné typy CCL.

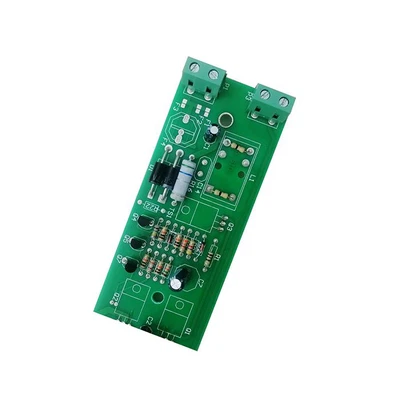

Spřádání stroj obvod deska

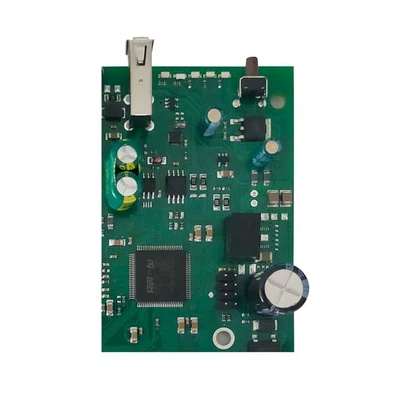

Části textilních strojů

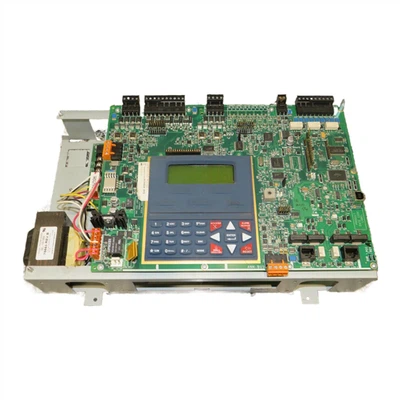

Deska ovládacího panelu bezpečnostního poplachového systému

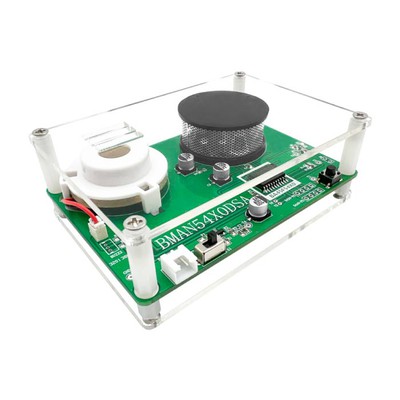

Modul detektoru kouře

1. Materiály používané v DPS

Desky s plošnými spoji jsou primárně složeny z Copper Clad Laminate (CCL), který se skládá z následujících komponent:

Podklad: Podklad je izolační vrstva vyrobená z vysoce polymerní syntetické pryskyřice a výztužných materiálů. Poskytuje elektrickou izolaci mezi měděnými vrstvami.
Měděná fólie: Na jednu nebo obě strany substrátu je připevněna vrstva vysoce vodivé svařitelné měděné fólie. Tloušťka měděné fólie se typicky pohybuje od 35 do 50 mikrometrů.
Lepidlo: Lepidlo je zodpovědné za bezpečné spojení měděné fólie s podkladem.

2. Typy mědí plátovaného laminátu (CCL)

Copper Clad Laminate se dodává v různých typech, z nichž každý je navržen tak, aby vyhovoval specifickým aplikacím a požadavkům. Níže jsou uvedeny některé běžné typy CCL:

a. Pevný měděný plátovaný laminát (RCCL) a flexibilní měděný plátovaný laminát (FCCL):

RCCL nabízí mechanickou tuhost a běžně se používá ve standardních deskách plošných spojů. FCCL je navržena tak, aby byla flexibilní a používá se v aplikacích, kde se deska plošných spojů potřebuje ohýbat nebo se přizpůsobovat různým tvarům.

b. CCL na bázi organické pryskyřice:

Tyto CCL se skládají z organických pryskyřičných materiálů a jsou široce používány pro standardní PCB.
c. CCL na bázi kovu:

CCL na bázi kovu mají kovové jádro, obvykle vyrobené z hliníku. Nabízejí vynikající tepelný výkon a používají se ve vysoce výkonných aplikacích, kde je kritický odvod tepla.
d. CCL na bázi keramiky:

CCL na bázi keramiky jsou navrženy pro aplikace, kde je vyžadován vysokofrekvenční přenos signálu. Nabízejí vynikající elektrické vlastnosti a teplotní stabilitu.
e. Tlusté a tenké CCL:

CCL jsou kategorizovány jako tlusté nebo tenké na základě jejich tloušťky. Tlusté CCL se obvykle pohybují od {{0}},8 do 3,2 milimetru, zatímco tenké CCL jsou tenčí než 0,78 milimetru.
f. Výztužné materiály:

CCL lze dále klasifikovat na základě typu použitého vyztužovacího materiálu. Mezi běžné typy patří CCL na bázi skleněné tkaniny, CCL na bázi papíru a CCL na bázi kompozitu (např. CME-1, CME-2).
g. Odolnost proti ohni:

PCB jsou často klasifikovány jako ohnivzdorné (FR) nebo nehořlavé. Ohnivzdorné desky plošných spojů splňují specifické normy požární bezpečnosti, díky čemuž jsou vhodné pro různé aplikace.
h. UL hodnocení:

Normy Underwriters Laboratories (UL) klasifikují tuhé CCL do různých kategorií odolnosti proti ohni, jako jsou UL{{0}}V0, UL-94V1, UL-94V2 a UL{{6 }}HB.

Ovládací panel požárního poplachu Smart Building

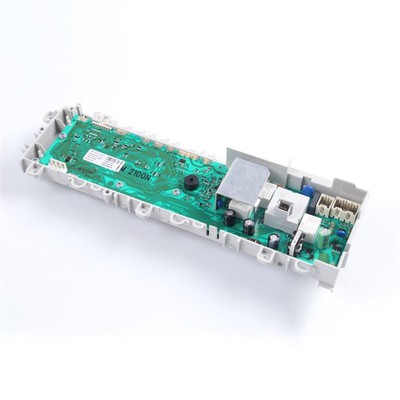

Bubnová pračka Počítačová deska

Univerzální ovládací panel klimatizace

Modul snímače pulzního oxymetru

Závěr:
Výběr Copper Clad Laminate (CCL) je rozhodující pro určení výkonu a vhodnosti desky s plošnými spoji pro konkrétní aplikaci. Různé typy CCL nabízejí různé vlastnosti a charakteristiky, díky čemuž jsou vhodné pro širokou škálu elektronických a elektrických aplikací. Pochopení materiálů a typů CCL je nezbytné pro návrháře a výrobce PCB, aby splnili specifické požadavky a očekávání výkonu.
