Jak rychle zjistit problémy se selháním desky plošných spojů?
Sep 13, 2022
Ať už je elektronické zařízení pro osobní použití, komerční nebo průmyslové použití, závady na obvodových deskách uvnitř zařízení budou mít nepříznivé následky. Pokud chcete rychle zjistit, která část desky plošných spojů je vadná a způsobit, že elektronické zařízení nefunguje správně, bude to vyžadovat práci, pokud máte určité základní znalosti elektroniky a kvalifikované zkušenosti a musíte mít určitou dávku trpělivosti . Jak rychle odhalit problémy se selháním desky plošných spojů?
1. Určete místo poruchy

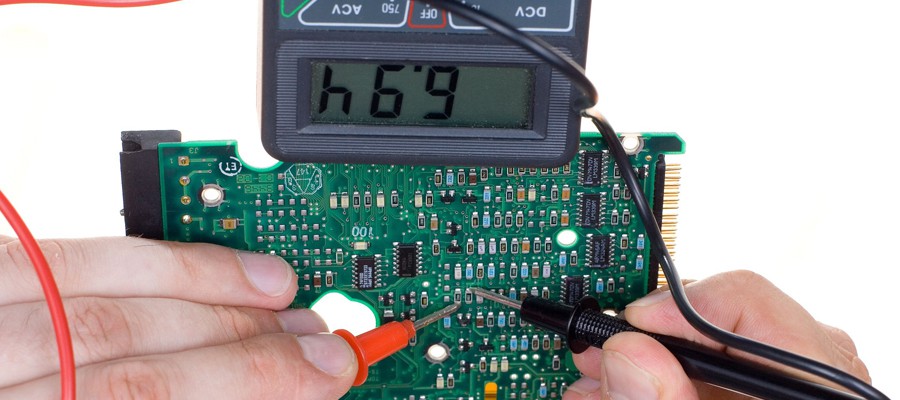

Jakmile se objeví známky problému s deskou, sledujeme ji a lokalizujeme, dokud nezjistíme, která závada je na desce přítomna. Různé způsoby, jak lokalizovat poruchu, zahrnují vizuální kontrolu, stejně jako fyzickou kontrolu pomocí testovacího zařízení. Testovací techniky se spoléhají na špičkové testovací zařízení nebo používají základní nástroje, jako jsou multimetry, termokamery, lupy a osciloskopy.
2. Ruční vizuální kontrola a fyzická kontrola
Nejprve můžeme zkontrolovat vzhled desky plošných spojů, abychom zjistili, zda na ní nejsou nějaké abnormální součásti, jako jsou praskliny, hořící černá, bobtnání a další abnormální vzhledy. Existují také známky překrývajících se stop, zkratovaných pájených spojů a přehřátí součástí desky plošných spojů na desce plošných spojů. To vše jsou vady, které lze poznat vizuální kontrolou. Existují také některé problémy, které je obtížné identifikovat pouhým okem, takže musíme použít lupu, která může pomoci identifikovat některé problémy, jako jsou zkraty, pájecí můstky, otvory, praskliny v pájených spojích a stopy desek plošných spojů a kompenzace komponent.
3. Zkušební zařízení
Kromě ruční vizuální kontroly a fyzické kontroly vyžadují některé závady kontrolní zařízení k odhalení konkrétních poruch obvodové desky. Co tedy testovací zařízení zahrnuje: ICT, automatické optické inspekční (AOI) stroje, vypalovací testovací stojany, funkční testování atd. AOI používá kameru s vysokým rozlišením ke kontrole různých defektů, včetně zkratů, přerušení, chybějících , opravte nebo špatně zarovnané součástky a efekt je velmi intuitivní, díky čemuž okamžitě přesně víte, kde je problém na desce.
4. Speciálně detekovat komponenty
Když je mezi kolíky součástky zjištěn nízký odpor, nejlepším způsobem je odstranit součást z obvodu PCB a provést vyhrazený test. Pokud je odpor stále nízký, pak je na vině tato součást, jinak je nutné další vyšetřování.
5. Zapněte obvodovou desku pro testování
Vizuální kontrola je vhodná pouze pro vizuální kontrolu desek plošných spojů, nikoli pro kontrolu vnitřních vrstev desek plošných spojů. Pokud na vnější straně nejsou žádné viditelné vady, budete muset desku zapnout a provést podrobnější test, abyste zjistili, zda je deska normální.
6. Měření nízkého napětí
Technika zahrnuje řízení množství proudu procházejícího zkratem a zjištění, kam proud jde. Protože měděné stopy na desce s obvody mají také odpor, napětí vyvinutá v různých částech měděných tras se také liší. Když pomocí voltmetru měříte napětí mezi různými částmi podél zkratovaného vedení, čím menší je napětí, tím blíže jste ke zkratu.
7. Pomocí prstu vnímejte oblast ohřevu obvodové desky
Vzhledem k tomu, že zkraty mohou způsobit lokalizované zvýšení teploty na desce, nalezení oblastí s teplem může pomoci najít, kde jsou zkraty problematické. Buďte však opatrní při používání napájecích zdrojů, které zkracují měděné stopy, a vyhněte se popáleninám nebo úrazu elektrickým proudem.
8. Opravte krátké/otevřené čáry
Poté, co byl na desce identifikován zkrat nebo otevřený bod, je dalším krokem izolovat problém. I když je to snadné na vnějším povrchu desky, je to výzva pro vnitřní vrstvy. Možná řešení zahrnují vrtání průchozích otvorů nebo řezání vhodných externích měděných stop.
